생산공정

소재를 받는 순간부터 포장까지, 모든 단계에 검사가 붙어 있습니다. 대표 제품 다섯 가지의 실제 제조 · 품질 공정입니다.

캠샤프트 (4행정 엔진)

단조 소재를 QT 열처리한 뒤 황삭 → 고주파 · 침탄 표면열처리 → 정삭 · 연마 → 비파괴 검사 → 3차원 측정까지 열다섯 단계로 만듭니다.

총 15단계

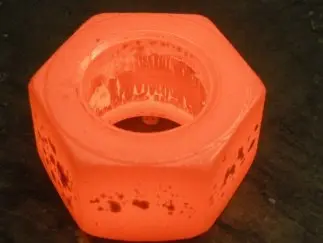

  1. 단조

    STEP 01

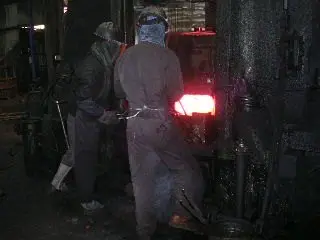

    단조

    작업
    기종별 단조 도면에 따라 자체 해머로 성형단조 후 외관 · 치수 확인, 단조 LOT 번호 부여
    장비
    2톤 · 6톤 단조기

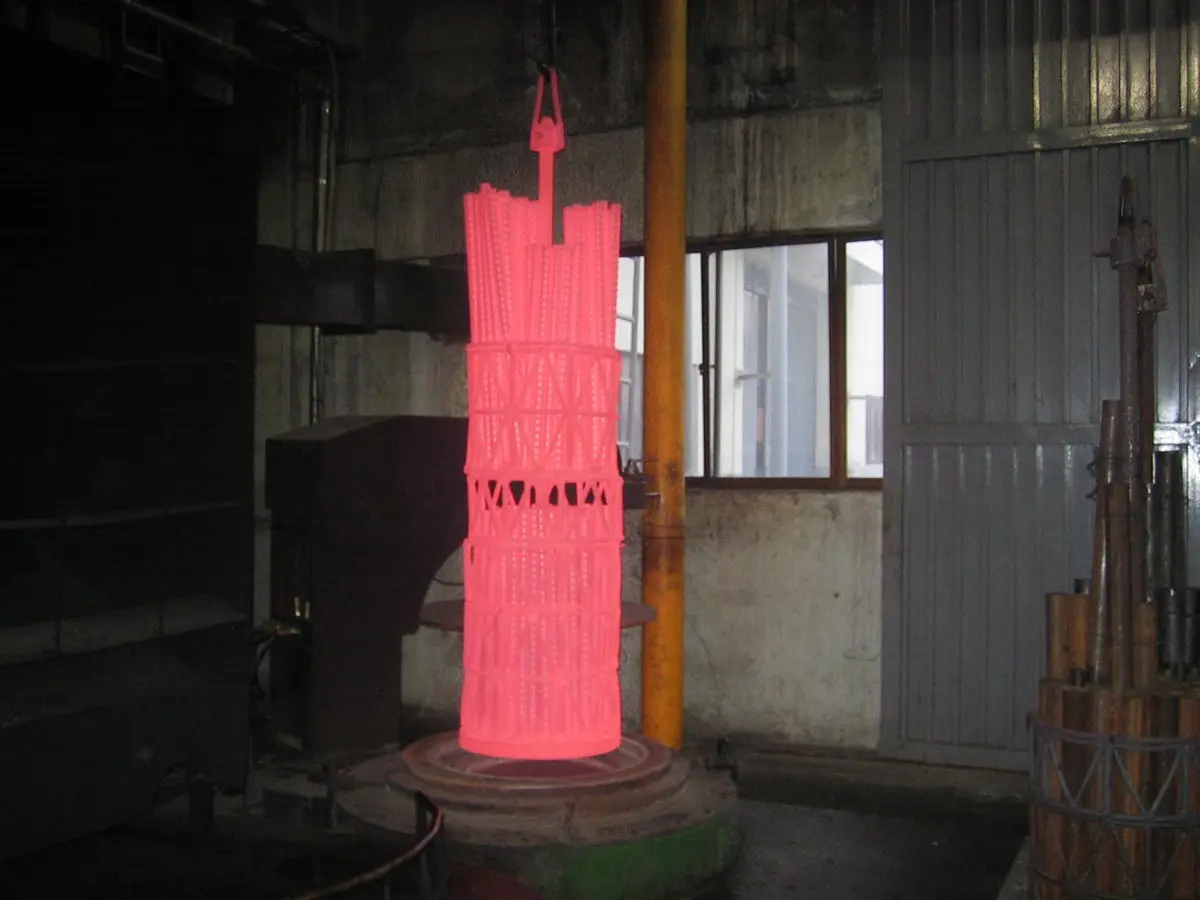

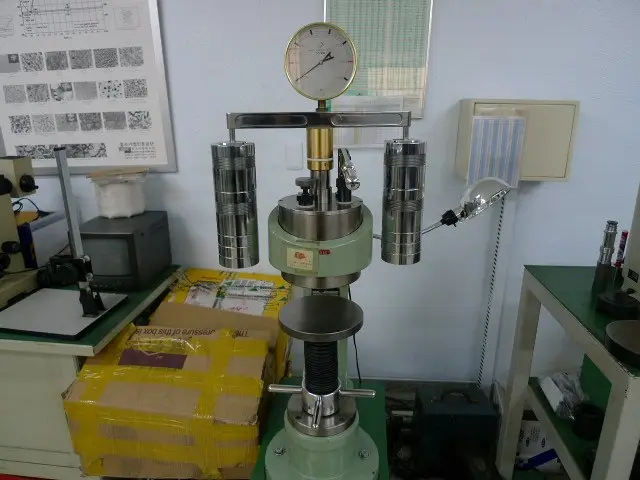

  2. 열처리 (QT)

    STEP 02

    열처리 (QT)

    작업
    퀜칭 820 ~ 870 ℃, 템퍼링 540 ~ 680 ℃

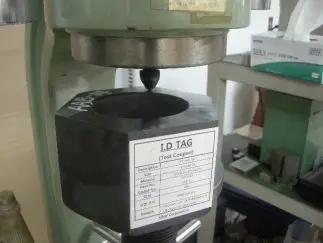

    검사 · 확인
    경도 · 인장 · 충격 시험, 자분 탐상(MT), 외관 검사열처리 성적서 · 차트 · 시험 리포트 관리
    장비
    경도기, 인장 · 충격 시험기, MT 장비
  3. 03

    STEP 03

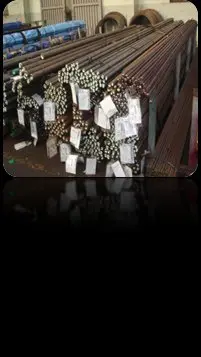

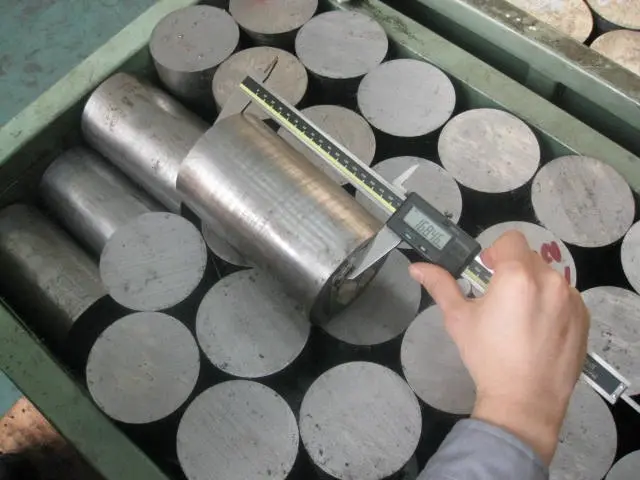

    수입검사

    작업
    소재 규격 확인, Mill Sheet 검토
    검사 · 확인
    화학 성분 및 치수 검사 (LOT 당 1회)

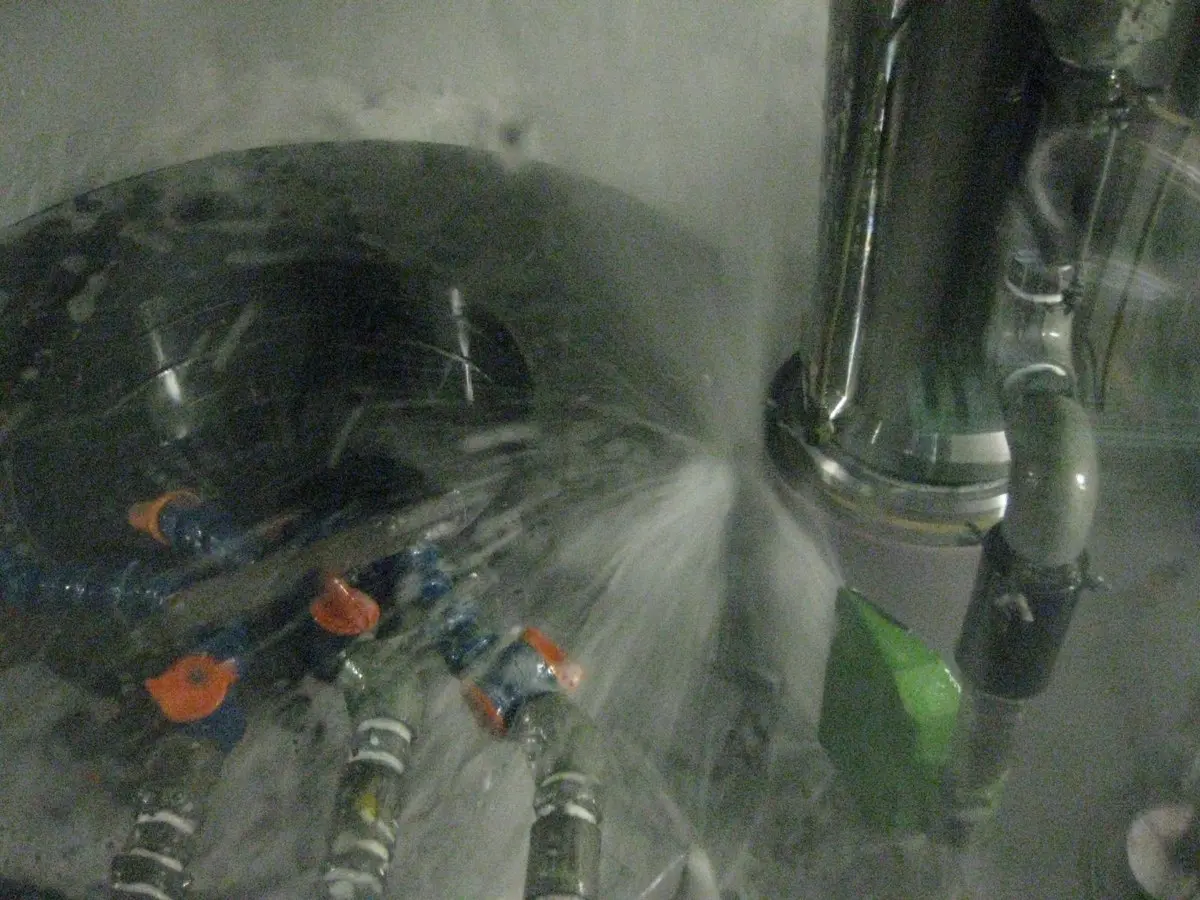

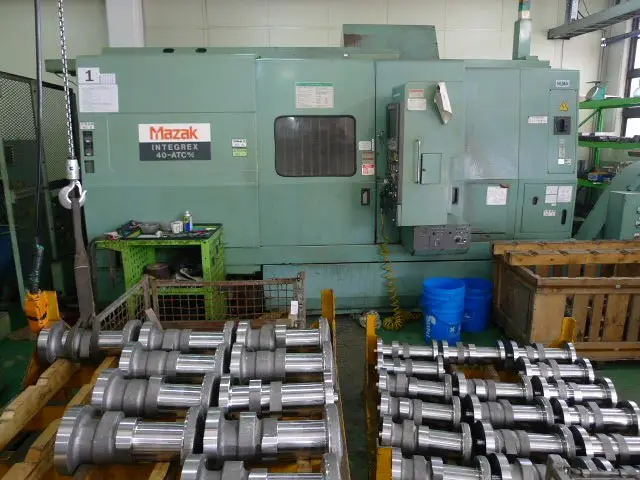

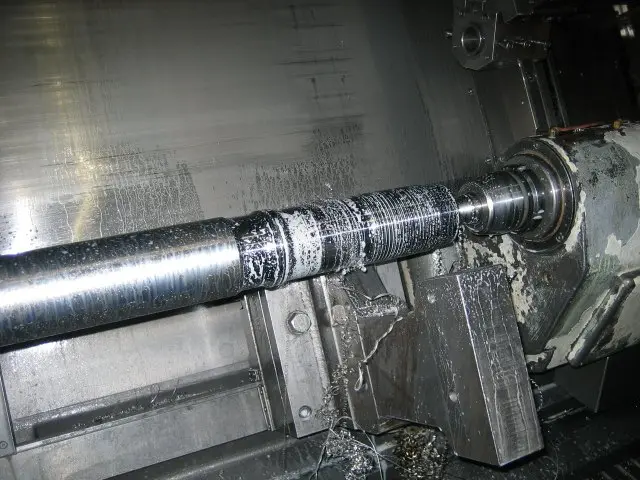

  4. CNC 황삭

    STEP 04

    CNC 황삭

    작업
    플랜지 · 샤프트 황삭, 센터 가공(흔들림 주의)
    검사 · 확인
    자주검사 후 트래블러 기입
    장비
    CNC 선반

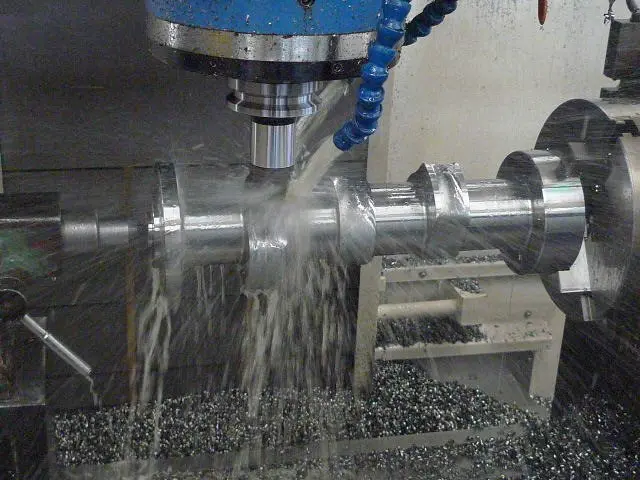

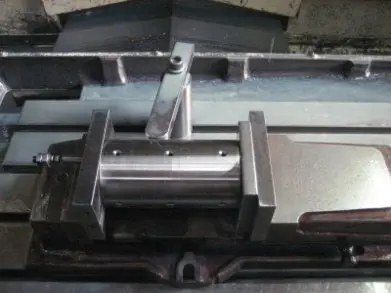

  5. MCT 캠 프로파일 황삭

    STEP 05

    MCT 캠 프로파일 황삭

    작업
    세로형 머시닝센터(V-MCT)로 캠 프로파일 황삭제품 Type · Serial No. 마킹 각인
    검사 · 확인
    프로파일 치수 검사, 초도품 3차원 측정전수 검사
    장비
    V-MCT, CMM

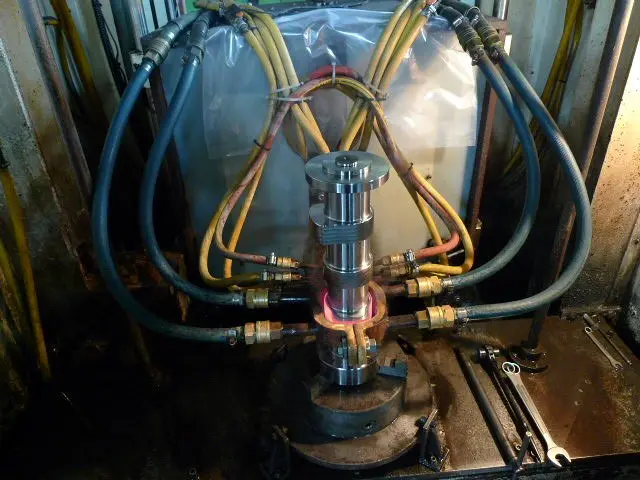

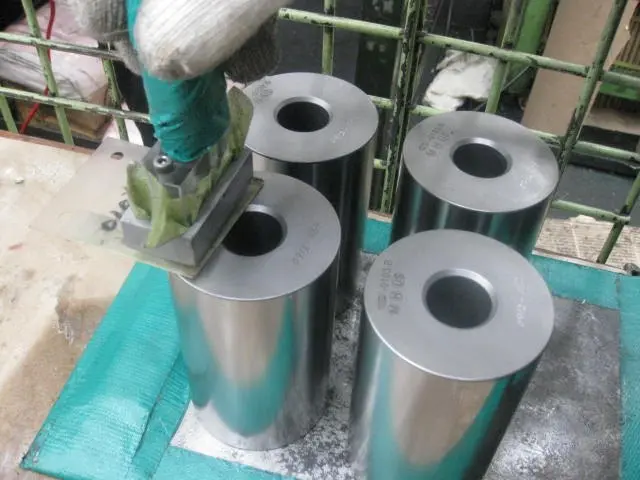

  6. 표면 열처리

    STEP 06

    표면 열처리

    작업
    고주파 · 침탄 열처리 (도면 조건)
    검사 · 확인
    열처리 차트 확인, 표면 경도 · 경화 깊이 측정 (전수)
    장비
    고주파 열처리기, 침탄로, 경도기

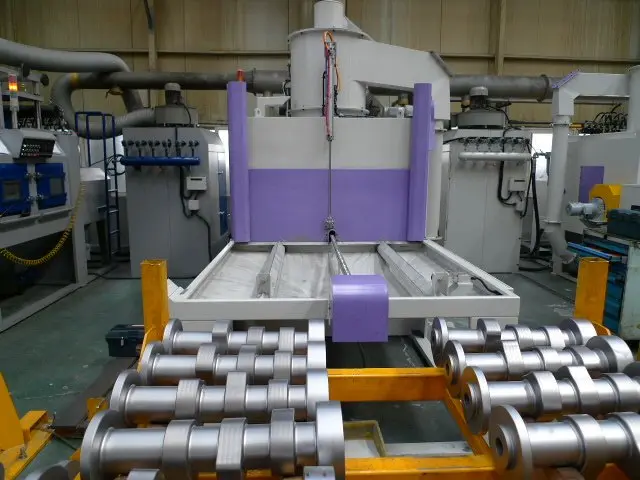

  7. 샌드 블라스트

    STEP 07

    샌드 블라스트

    작업
    표면 스케일 제거, 제품 TAG 부착
    검사 · 확인
    육안 검사 (전수)

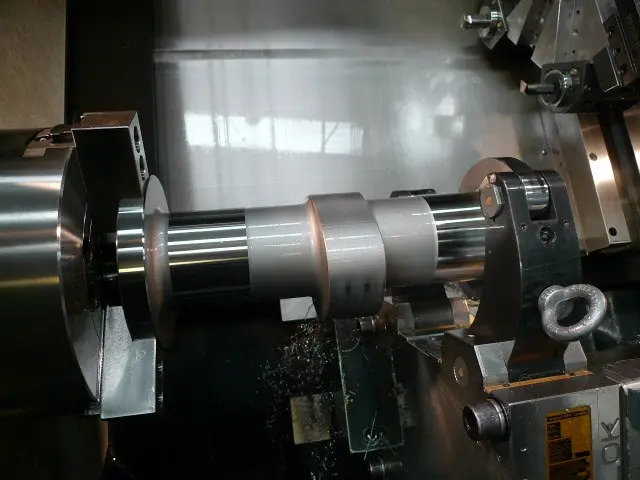

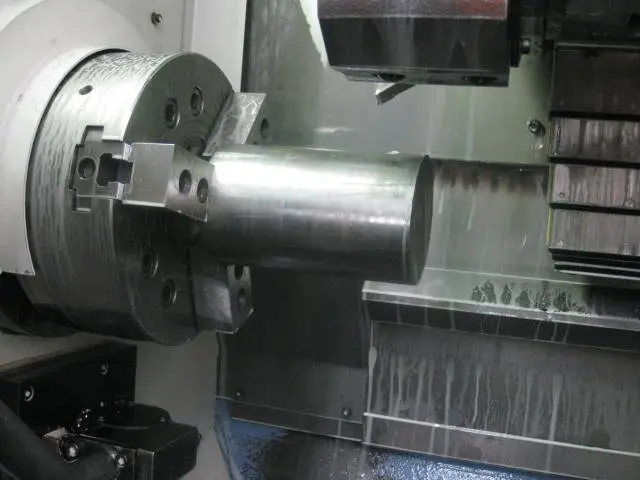

  8. CNC 정삭

    STEP 08

    CNC 정삭

    작업
    플랜지부 정삭 가공
    검사 · 확인
    치수 Check Sheet 작성 (전수)
    장비
    CNC 선반

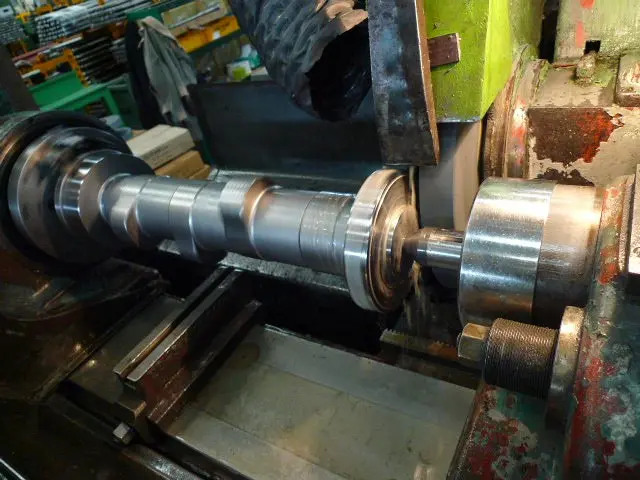

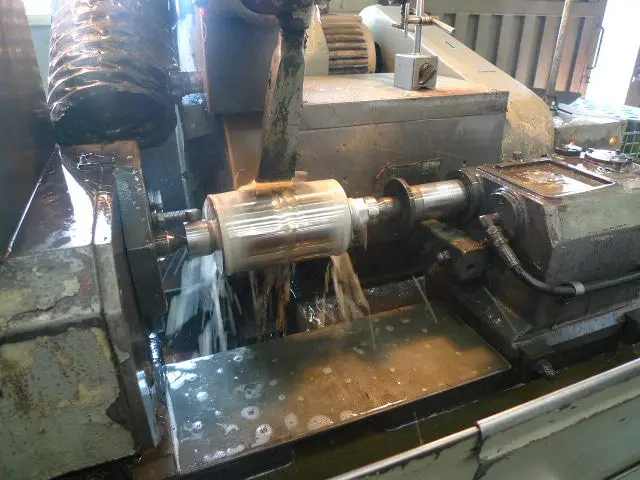

  9. 플랜지 연마

    STEP 09

    플랜지 연마

    작업
    원통 연마기로 플랜지부 연마
    검사 · 확인
    치수 · 사양 확인 (전수)
    장비
    원통 연마기

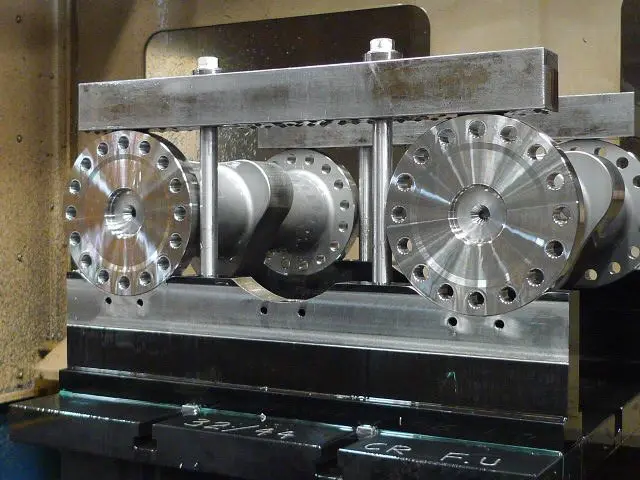

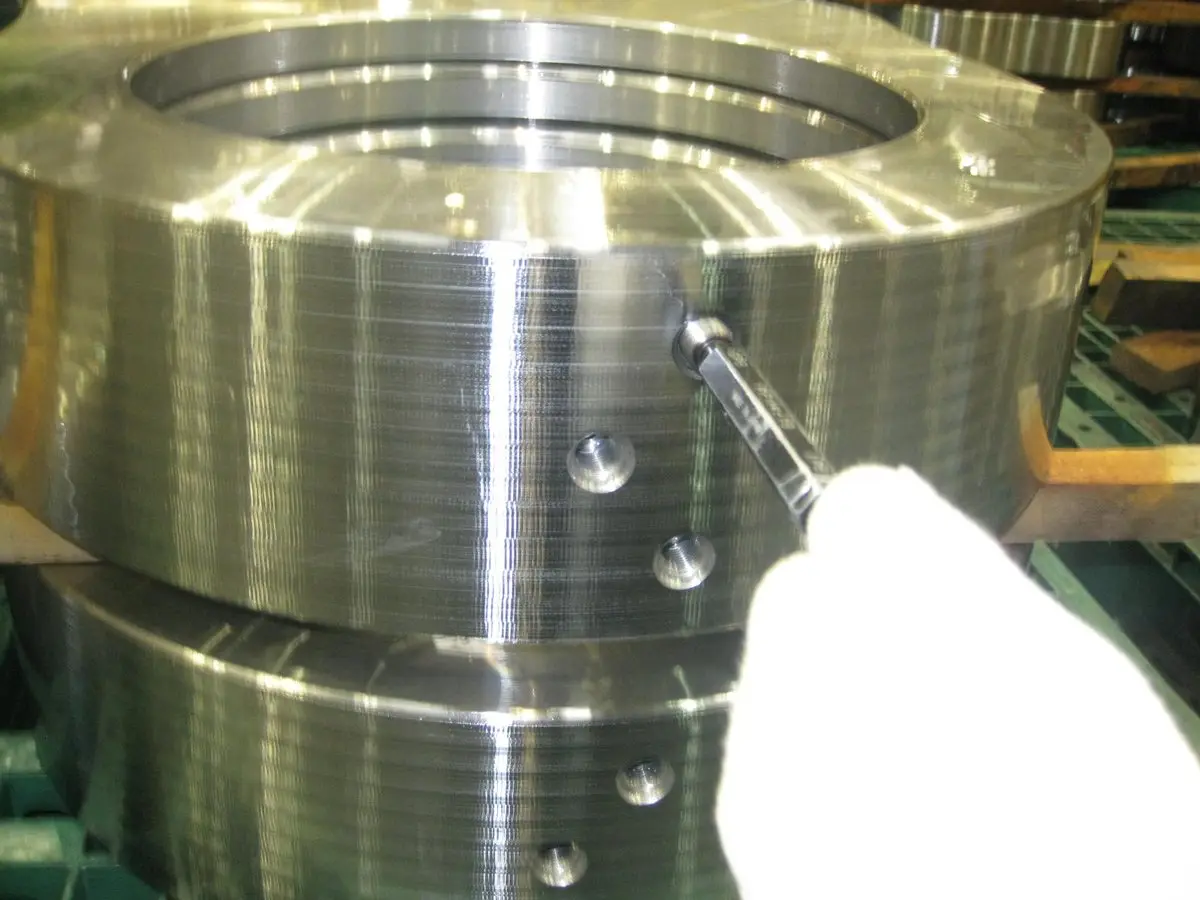

  10. 홀 가공

    STEP 10

    홀 가공

    작업
    가로형 머시닝센터(H-MCT)로 플랜지 홀 가공
    검사 · 확인
    초도품 3차원 측정 (전수)
    장비
    H-MCT, CMM

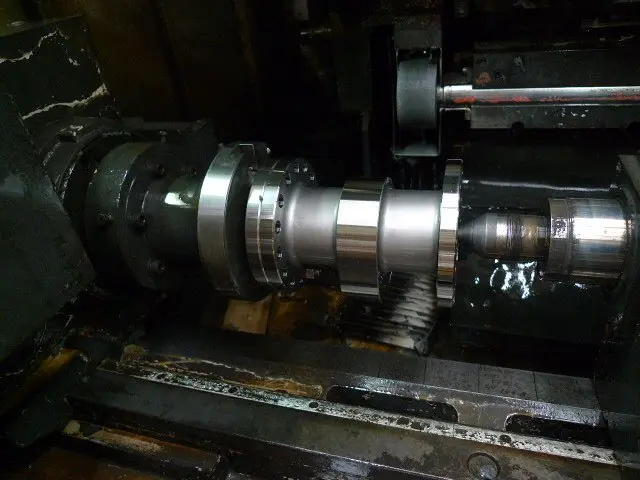

  11. 프로파일 연마

    STEP 11

    프로파일 연마

    작업
    CNC 캠 연마기로 프로파일 연마
    검사 · 확인
    초도품 3차원 측정 (전수)
    장비
    CNC 연마기, CMM

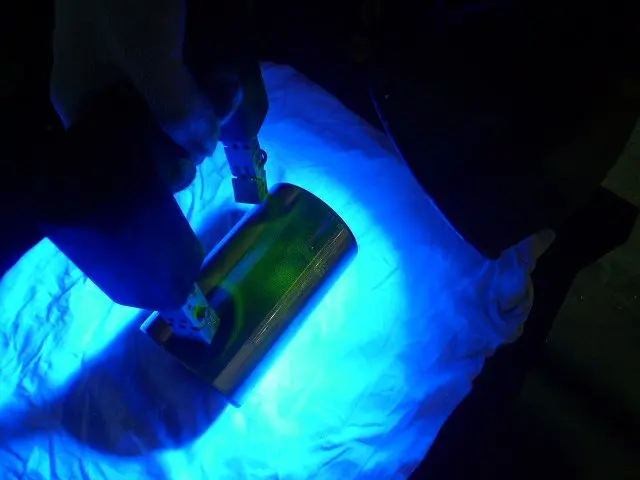

  12. 비파괴 검사

    STEP 12

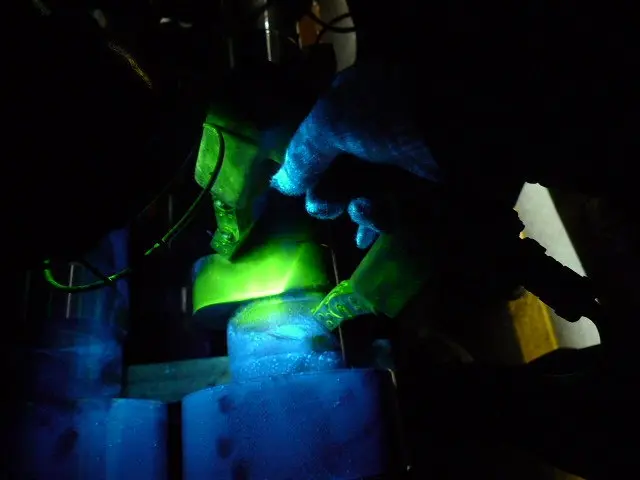

    비파괴 검사

    작업
    초음파 탐상(UT), 자분 탐상(MT)검사 후 탈자
    장비
    UT · MT 장비, 탈자기

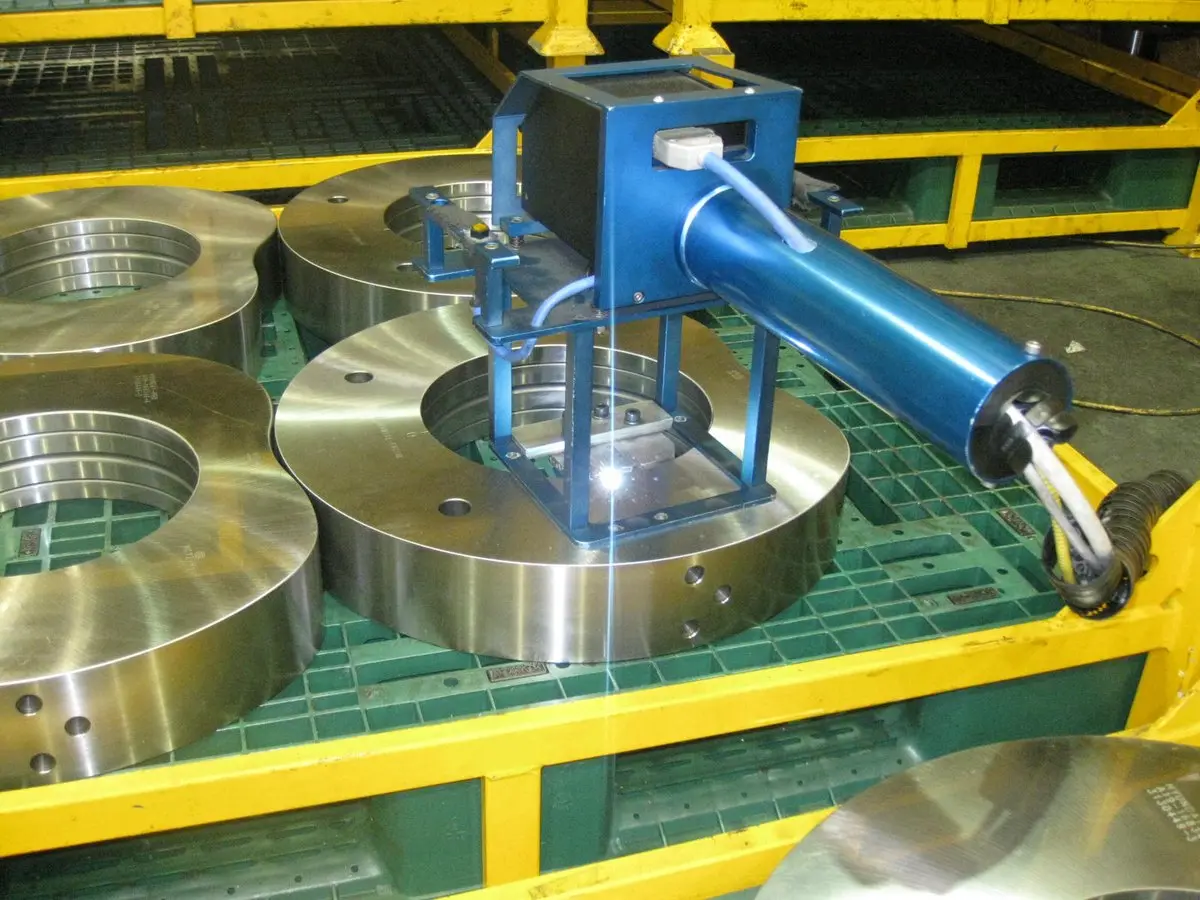

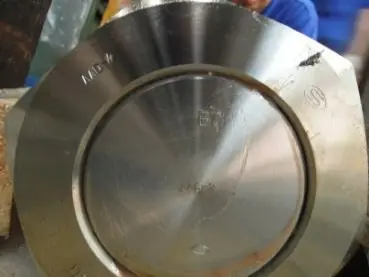

  13. 마킹

    STEP 13

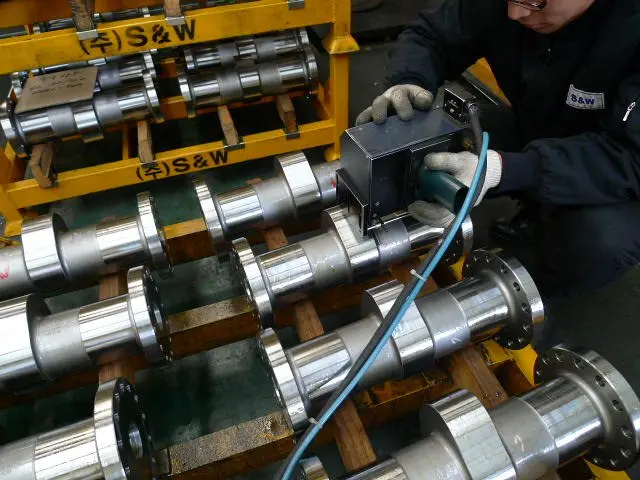

    마킹

    작업
    도트 마킹기로 마킹, 물리 성적서 기입
    검사 · 확인
    마킹 후 전량 검사
    장비
    도트 마킹기

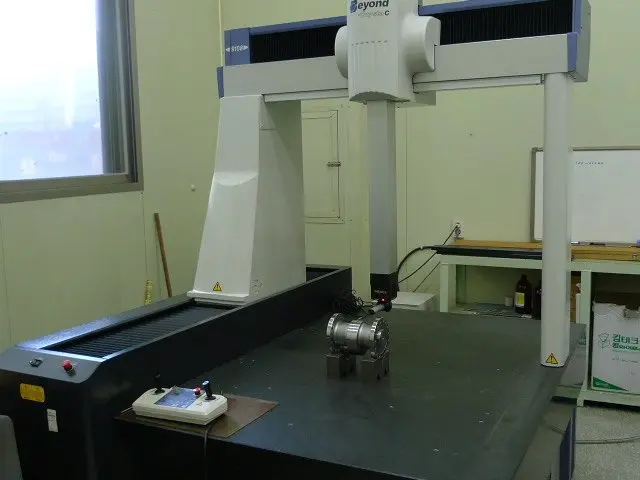

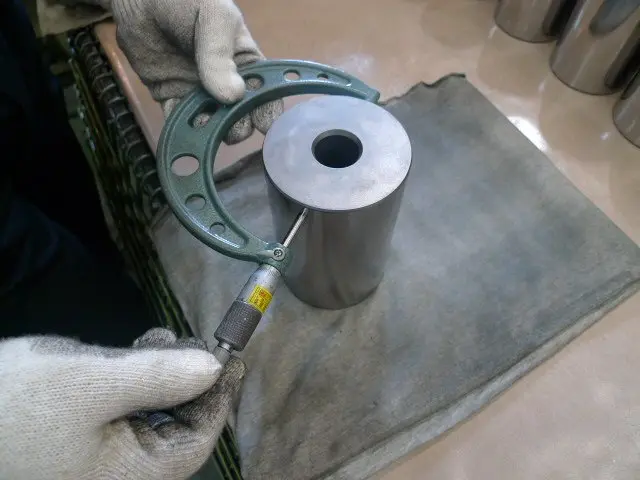

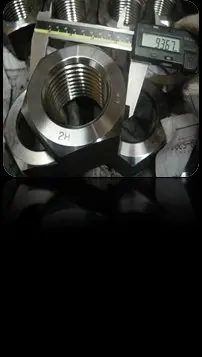

  14. 최종 검사

    STEP 14

    최종 검사

    검사 · 확인
    진원도 · 외경 흔들림 · 윤곽도 · 홀 위치도 (CMM)잔류 자장, 표면 경도 · 고주파 경화 깊이
    장비
    3차원 측정기

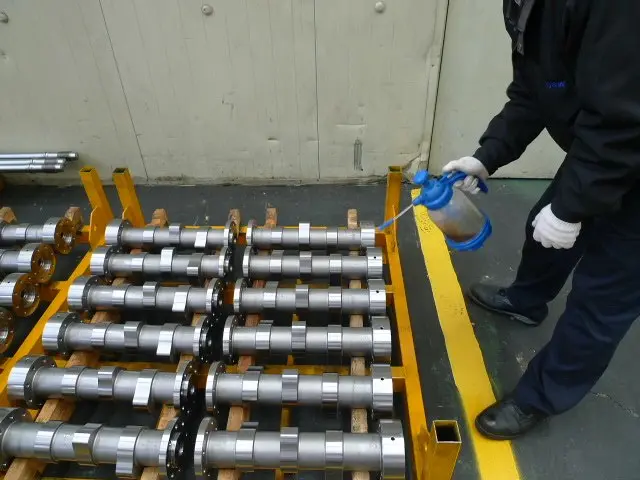

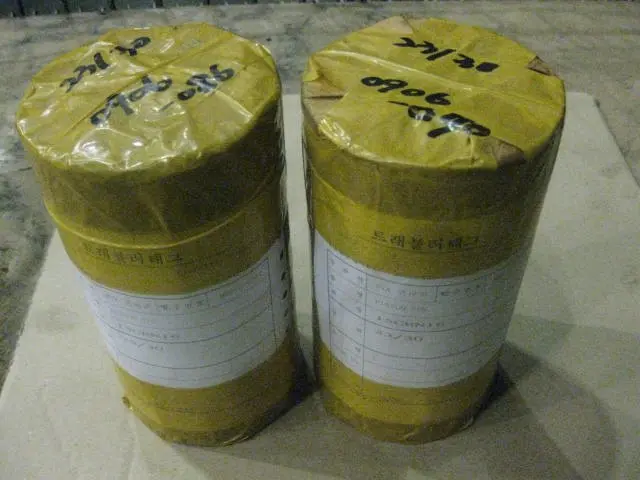

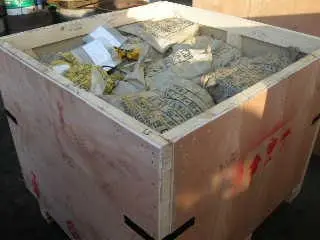

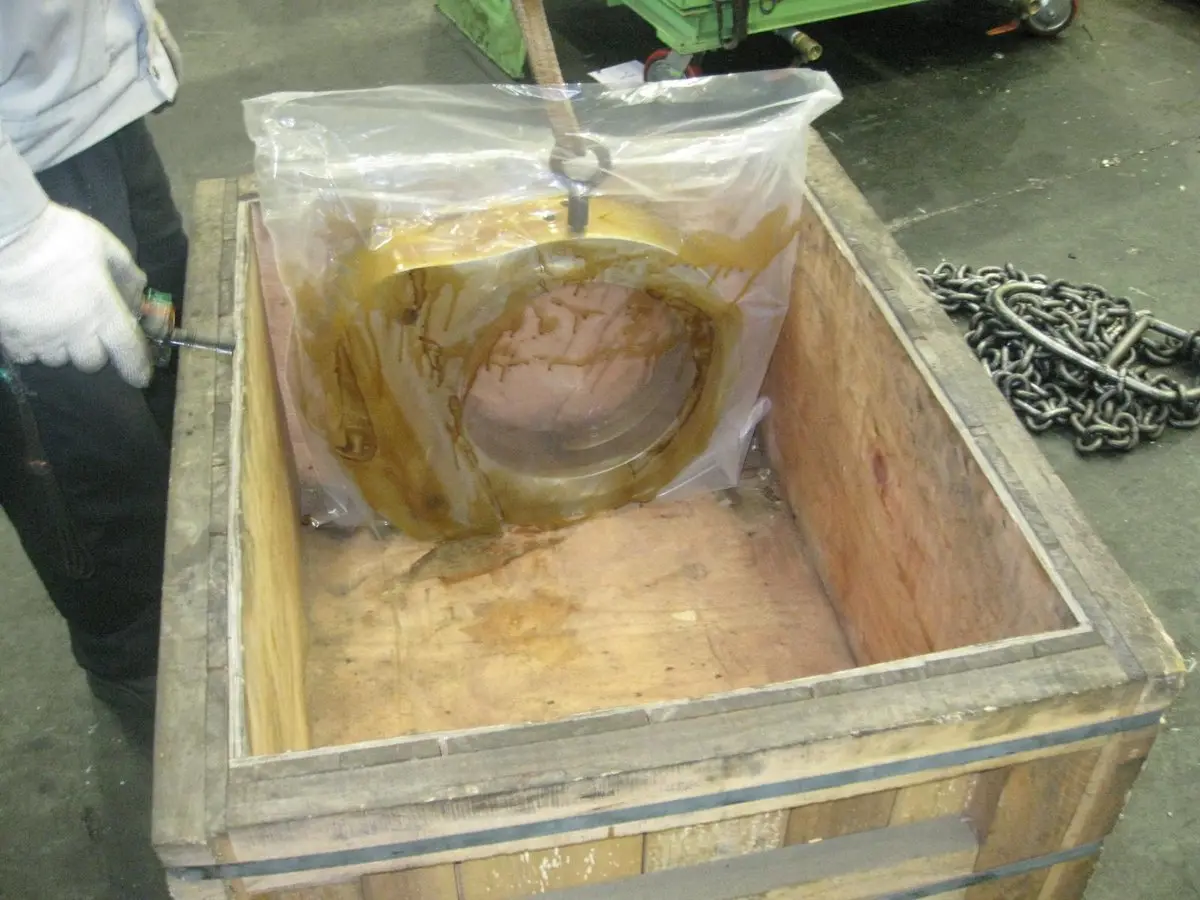

  15. 방청 · 포장

    STEP 15

    방청 · 포장

    작업
    고객사별 포장 절차서에 따라 방청 · 포장
    검사 · 확인
    찍힘 · 녹 외관 검사
